Rusztowanie ramowe wybiera się przede wszystkim ze względu na szybkość montażu przy prostych elewacjach, a modułowe – na elastyczność i możliwość dopasowania do skomplikowanej geometrii obiektu. Ramy sprawdzają się przy tynkowaniu, malowaniu i ocieplaniu, natomiast system klinowy częściej stosuje się w przemyśle, przy instalacjach, obiektach zabytkowych i konstrukcjach przestrzennych.
Porównanie techniczne

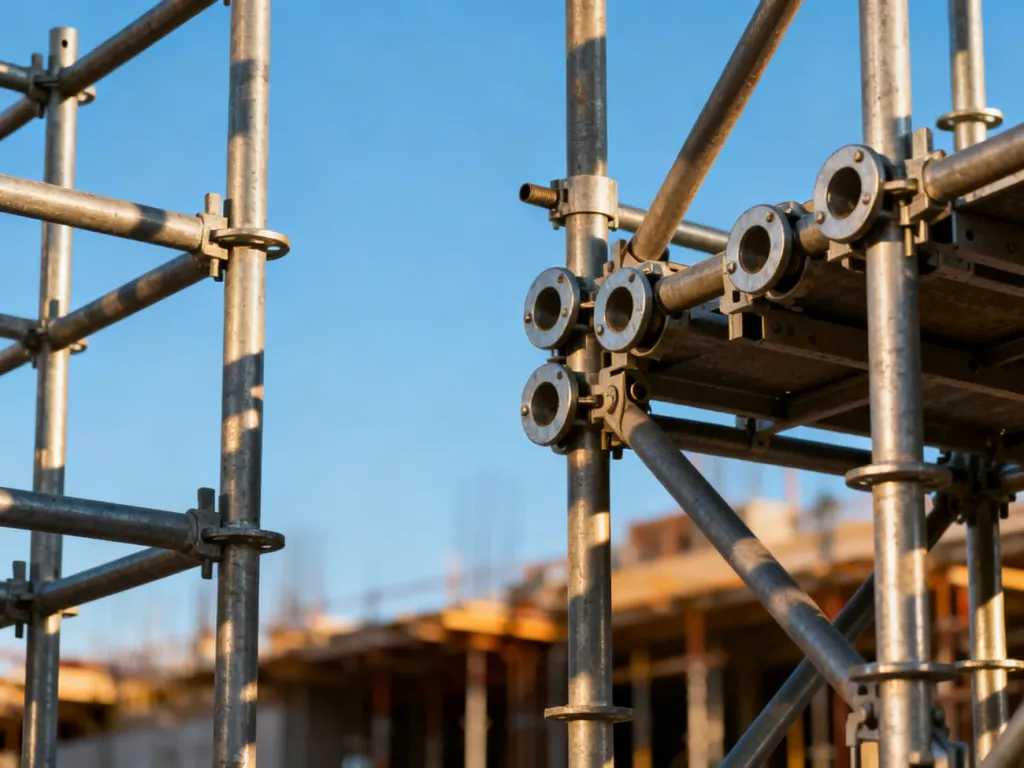

Oba systemy tworzą stabilne stanowisko do pracy na wysokości, ale różnią się sposobem łączenia elementów i zakresem możliwych konfiguracji. W rusztowaniu ramowym podstawą są gotowe, prefabrykowane ramy. W systemie modułowym konstrukcję buduje się ze stojaków, rygli i stężeń połączonych w węzłach klinowych, najczęściej z wykorzystaniem rozet lub tarcz.
| Cecha | Rusztowanie ramowe | Rusztowanie modułowe |
|---|---|---|
| Rodzaj złącza | Prefabrykowane ramy łączone ze stężeniami, podestami i elementami systemowymi | Stojaki z rozetami lub tarczami oraz rygle i stężenia mocowane klinami |
| Szybkość montażu | Bardzo duża przy prostych, powtarzalnych fasadach | Zwykle mniejsza, ponieważ wymaga dokładnego dopasowania układu |
| Elastyczność geometryczna | Ograniczona przez stałe wymiary ram i regularną siatkę pól | Duża, także przy łukach, wnękach, wykuszach i instalacjach |
| Nośność | Standardowa, wystarczająca do wielu prac elewacyjnych | Często większa, ale zawsze zależna od konkretnej konfiguracji i dokumentacji |
| Główne zastosowanie | Tynkowanie, malowanie, ocieplanie i remonty prostych elewacji | Przemysł, renowacja zabytków, obiekty nieregularne i konstrukcje przestrzenne |
Podanych wartości nośności nie należy traktować jako uniwersalnych dla każdego zestawu. Dopuszczalne obciążenie zależy między innymi od rozstawu pól, liczby poziomów, podestów, zakotwienia i sposobu użytkowania. Ostateczne parametry powinny wynikać z dokumentacji technicznej systemu.
Rusztowanie ramowe – szybkość przy prostych elewacjach
Rusztowanie ramowe składa się z gotowych, stalowych ram o ustalonej geometrii. Poszczególne elementy ustawia się w powtarzalnych polach, a całość stabilizują podesty, stężenia, poręcze, kotwy i podstawki. Taka konstrukcja ogranicza liczbę połączeń, dlatego doświadczona ekipa może zamontować ją szybko i sprawnie.

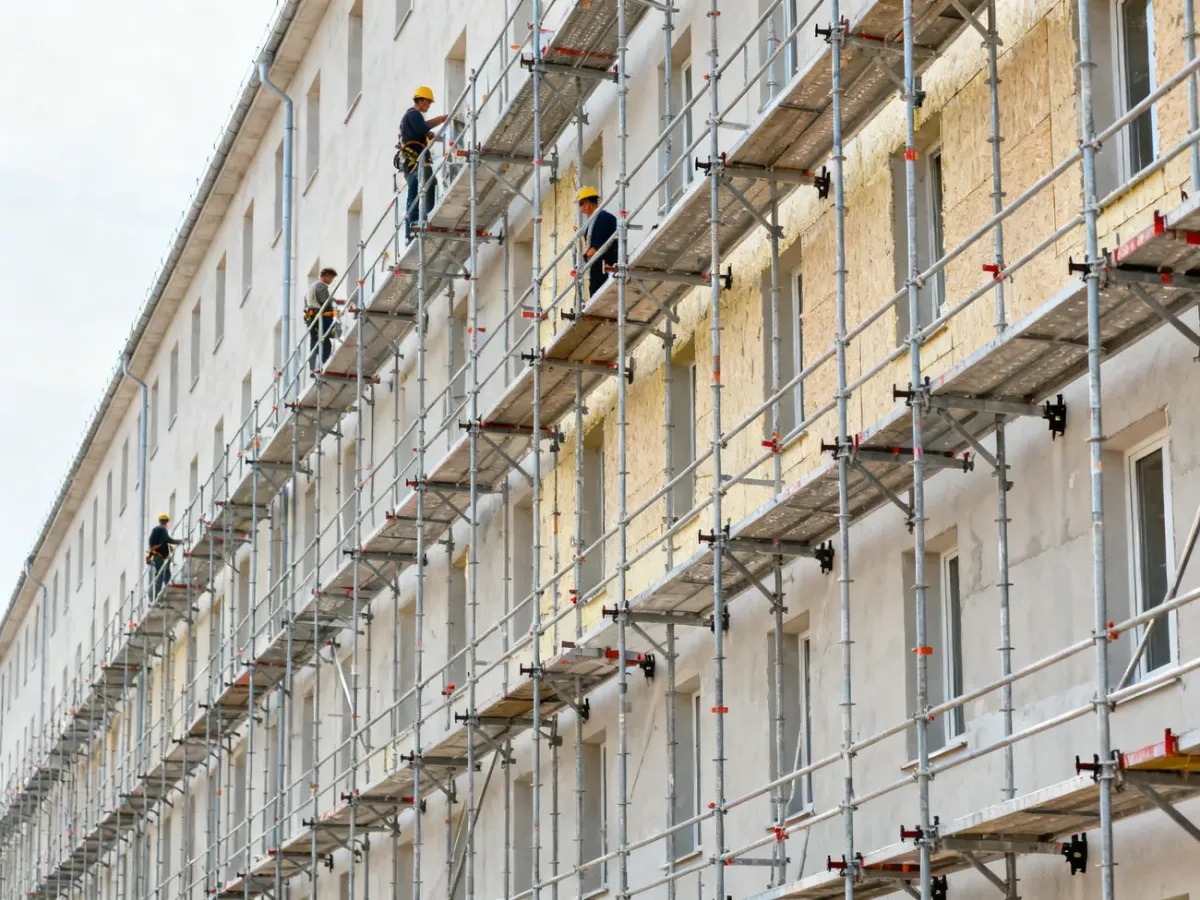

System ramowy dobrze pasuje do długich, płaskich ścian budynków mieszkalnych, hal i obiektów użyteczności publicznej. Jest często wybierany do ocieplania, tynkowania oraz malowania, gdy pracownicy potrzebują regularnie rozmieszczonych pomostów roboczych.
Ograniczenie pojawia się przy balkonach, wykuszach, łukach i dużych uskokach elewacji. Stałe wymiary ram utrudniają precyzyjne obejście przeszkód. Można stosować dodatkowe konsole lub inne elementy, ale zwiększa to złożoność montażu i może wydłużyć prace.
Przykładem systemu ramowego jest Plettac SL70. Jego zaletą jest prostota konfiguracji, ale dobór elementów i sposób kotwienia nadal muszą odpowiadać dokumentacji technicznej oraz warunkom konkretnej budowy.
Rusztowanie modułowe – elastyczność i większe możliwości konfiguracji
System modułowy, nazywany także klinowym lub potocznie „choinkowym”, opiera się na pionowych stojakach wyposażonych w regularnie rozmieszczone rozety. Do rozety mocuje się rygle i stężenia. Głowicę elementu nakłada się na tarczę, a następnie blokuje stalowym klinem.
W jednym węźle można połączyć kilka elementów, często nawet do ośmiu. Dzięki temu rygle i stężenia mogą biec w różnych kierunkach, a monter łatwiej dopasowuje siatkę rusztowania do kształtu obiektu. Nie oznacza to dowolności bez ograniczeń – układ musi zachować wymaganą stateczność, poziomy, stężenia i punkty kotwienia.

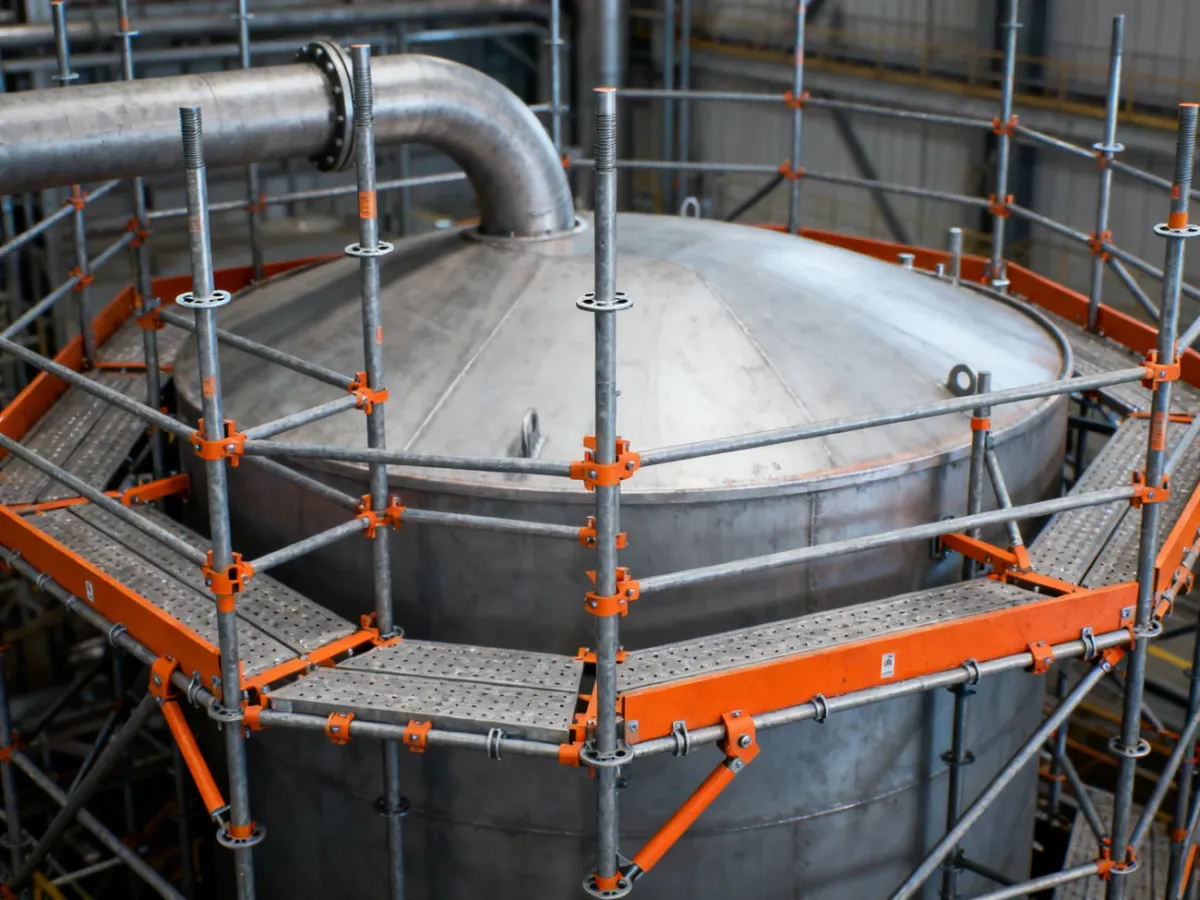

Modułowe rusztowanie sprawdza się przy wieżach, zbiornikach, kotłach, obiektach z instalacjami oraz fasadach z licznymi wnękami i uskokami. Stosuje się je także wewnątrz zakładów przemysłowych, przy renowacji zabytków, a niekiedy do budowy scen, trybun i innych konstrukcji przestrzennych.
Większa swoboda konfiguracji zwykle oznacza dłuższe planowanie i bardziej wymagający montaż niż w przypadku powtarzalnej elewacji ramowej. W zamian wykonawca otrzymuje konstrukcję, którą można lepiej dopasować do przeszkód i obciążeń występujących na danym obiekcie.
Kiedy wybrać który system?
Przed wynajmem lub zakupem rusztowania przeanalizuj nie tylko cenę zestawu, lecz także czas montażu, liczbę przeróbek i warunki pracy. Pomocne są następujące pytania:
- Jaki jest typ obiektu? Prosta elewacja domu, bloku lub hali przemawia za systemem ramowym, a obiekt przemysłowy, zabytkowy albo przestrzenny często wymaga modułów.
- Czy elewacja ma przeszkody? Balkony, wykusze, łuki, rurociągi i zbiorniki łatwiej ominąć przy użyciu rusztowania modułowego.
- Jakiej nośności wymaga praca? Trzeba uwzględnić masę ludzi, narzędzi, materiałów i podestów, a następnie sprawdzić dopuszczalne obciążenie konkretnej konfiguracji.
- Jak długo potrwa inwestycja? Przy krótkich, powtarzalnych pracach szybkość ram może ograniczyć koszty robocizny. Przy długim lub zmiennym projekcie większą wartość może mieć możliwość przebudowy systemu modułowego.
- Jaki jest budżet i dostępna ekipa? Moduły mogą wymagać dokładniejszego projektu oraz większych umiejętności montażowych, co trzeba uwzględnić w wycenie.
Przy standardowym ociepleniu płaskiej ściany najczęściej rozsądniejszy będzie system ramowy. Przy pracy wokół instalacji, wieży, zbiornika albo nieregularnej fasady lepiej rozważyć rusztowanie modułowe. W przypadku obiektów wyższych, zabytkowych lub nietypowych konfigurację powinien ocenić projektant albo osoba posiadająca odpowiednie uprawnienia.
FAQ
Czy rusztowanie ramowe i modułowe można dowolnie łączyć?
Nie należy zakładać pełnej kompatybilności. Niektóre elementy pomocnicze, takie jak podstawki, kotwy czy wybrane podesty, mogą mieć zastosowanie w różnych systemach, ale połączenia konstrukcyjne muszą odpowiadać dokumentacji producenta. Mieszanie przypadkowych komponentów może zmienić nośność i stateczność rusztowania.
Czy rusztowanie modułowe zawsze ma większą nośność?
Nie zawsze. System modułowy daje większe możliwości projektowania konstrukcji i często jest przeznaczony do większych obciążeń, lecz nośność zależy od konkretnego układu. Znaczenie mają między innymi rozstaw stojaków, liczba poziomów, stężenia, podesty, zakotwienie oraz obciążenie użytkowe.
Jakie normy dotyczą bezpieczeństwa rusztowań?
Wymagania dla systemowych rusztowań fasadowych i ich elementów określają między innymi normy PN-EN 12810 i PN-EN 12811. Sama zgodność systemu z normą nie zastępuje prawidłowego montażu. Przed rozpoczęciem pracy trzeba sprawdzić dokumentację techniczną, kompletność elementów, posadowienie, zakotwienie, stężenia i zabezpieczenia krawędzi.
Najprostsza decyzja wygląda więc tak: ramowe wybierz do szybkich prac na regularnej elewacji, a modułowe wtedy, gdy geometria obiektu, wymagane obciążenia lub przeszkody instalacyjne wymagają większej swobody projektowania.
Prace na rusztowaniach powinny być prowadzone zgodnie z dokumentacją techniczną systemu, zasadami BHP oraz wymaganiami obowiązującymi na danej budowie. Dobór, montaż i odbiór konstrukcji należy powierzyć osobom posiadającym wymagane kwalifikacje.
